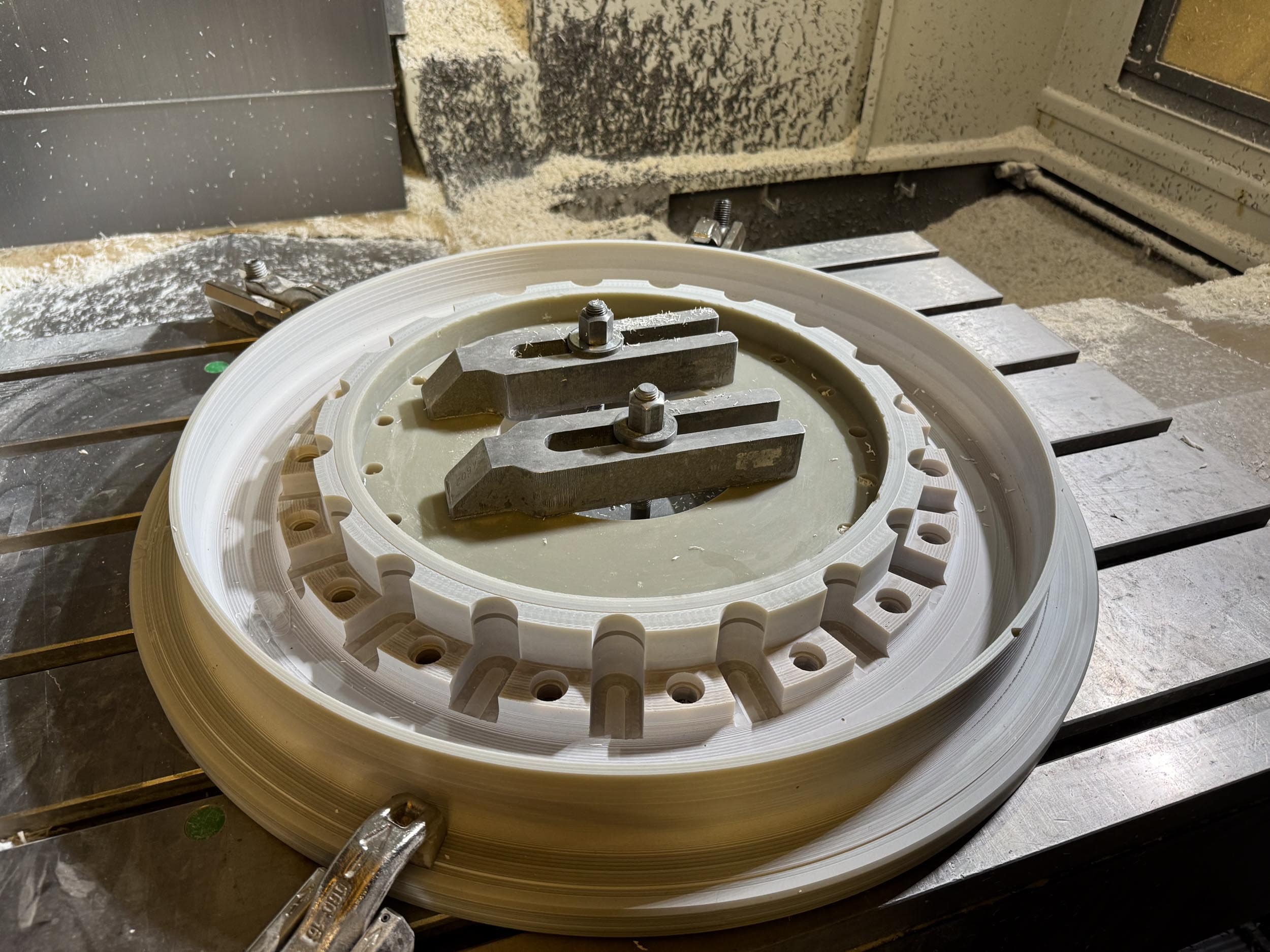

Ein Platten-, Profil- und Blockmaterial für Hochvolt-Anwendungen. Hergestellt aus einer Gussmasse aus Epoxidharz, mineralischen Füllstoffen und Additiven. Unter Vakuum gegossen und lufteinschlussfrei ausgehärtet. Bearbeitbar mit Maschinen der mechanischen Fertigung. Das komplette Verfahren wurde durch Plüss AG nach jahrzehntelangem, erfolgreichem Einsatz bei Von Roll AG übernommen.
Durotenax521.01® ist eine Kombination aus homogen gemischten modifizierten Epoxidharzen, mineralischen Füllstoffen und Additiven. Diese Gussmasse wird für die Herstellung von hochvolt beständigen Produkten verwendet.
| Eigenschaft | Einheit | Wert | Norm / Verfahren |
| Biegefestigkeit bei 23°C l | MPa | 70 | ISO 178 |
| Biegeelastizitätsmodul bei 23°C | MPa | 5000 | ISO 178 |
| Zugfestigkeit | MPa | 40 | ISO 527 |
| Zugelastizitätsmodul | MPa | 5500 | ISO 527 |
| Druckfestigkeit bei 23°C | MPa | 120 | ISO 604 |
| Eigenschaft | Einheit | Wert | Norm / Verfahren |
| Biegefestigkeit bei 23°C l | MPa | 70 | ISO 178 |
| Biegeelastizitätsmodul bei 23°C | MPa | 5000 | ISO 178 |
| Zugfestigkeit | MPa | 40 | ISO 527 |
| Zugelastizitätsmodul | MPa | 5500 | ISO 527 |
| Druckfestigkeit bei 23°C | MPa | 120 | ISO 604 |
| Eigenschaft | Einheit | Wert | Norm / Verfahren |
| Temperatur-Index (TI) | °С | 155 | IEC 60216 |
| Eigenschaft | Einheit | Wert | Norm / Verfahren |
| Temperatur-Index (TI) | °С | 155 | IEC 60216 |
| Eigenschaft | Einheit | Wert |
| Wasseraufnahme (24 h bei 23 °C, Dicke 4 mm) | % | < 0,1 (gemäss ISO 62) |
| Dichte | g/cm³ | 1,8 ± 0,1 (gemäss ISO 1183 Verfahren A) |
| Wärmeleitfähigkeit | W/(m·K) | 0,6 |
| Eigenschaft | Einheit | Wert |
| Wasseraufnahme (24 h bei 23 °C, Dicke 4 mm) | % | < 0,1 (gemäss ISO 62) |
| Dichte | g/cm³ | 1,8 ± 0,1 (gemäss ISO 1183 Verfahren A) |
| Wärmeleitfähigkeit | W/(m·K) | 0,6 |
| Eigenschaft | Einheit | Wert | Norm / Verfahren |
| Isolationswiderstand (nach Wasserbehandlung 24 h, 23 °C) | Ohm | 1014 | IEC 60167 |
| Isolationswiderstand vor der Behandlung | Ohm | 1014 | IEC 60167 |
| Durchschlagfestigkeit (in 90 °C Öl) | kV/mm | 13 | IEC 60243-1 |
| Durchschlagfestigkeit (in 90 °C Öl), Stufentest | kV/mm | 16 | IEC 60243-1 |
| Streuungskoeffizient bei 1 MHz | - | 0,1 | IEC 60250 |
| Relativer Nachlaufindex | - | 500 | IEC 60112 |
| Lichtbogenwiderstand | C | 180 | ASTM D 495 |
| Dielektrizitätskonstante bei 1 MHz | - | 6 | IEC 60250 |
| Eigenschaft | Einheit | Wert | Norm / Verfahren |
| Isolationswiderstand (nach Wasserbehandlung 24 h, 23 °C) | Ohm | 1014 | IEC 60167 |
| Isolationswiderstand vor der Behandlung | Ohm | 1014 | IEC 60167 |
| Durchschlagfestigkeit (in 90 °C Öl) | kV/mm | 13 | IEC 60243-1 |
| Durchschlagfestigkeit (in 90 °C Öl), Stufentest | kV/mm | 16 | IEC 60243-1 |
| Streuungskoeffizient bei 1 MHz | - | 0,1 | IEC 60250 |
| Relativer Nachlaufindex | - | 500 | IEC 60112 |
| Lichtbogenwiderstand | C | 180 | ASTM D 495 |
| Dielektrizitätskonstante bei 1 MHz | - | 6 | IEC 60250 |
Alle Angaben beruhen auf theoretischer und praktischer Voraussetzung. Allgemeinverbindlichkeit wird wegen der unterschiedlichen Anwendungsvoraussetzungen ausgeschlossen. Mit Erscheinen dieser technischen Information verlieren frühere Ausgaben ihre Gültigkeit.
